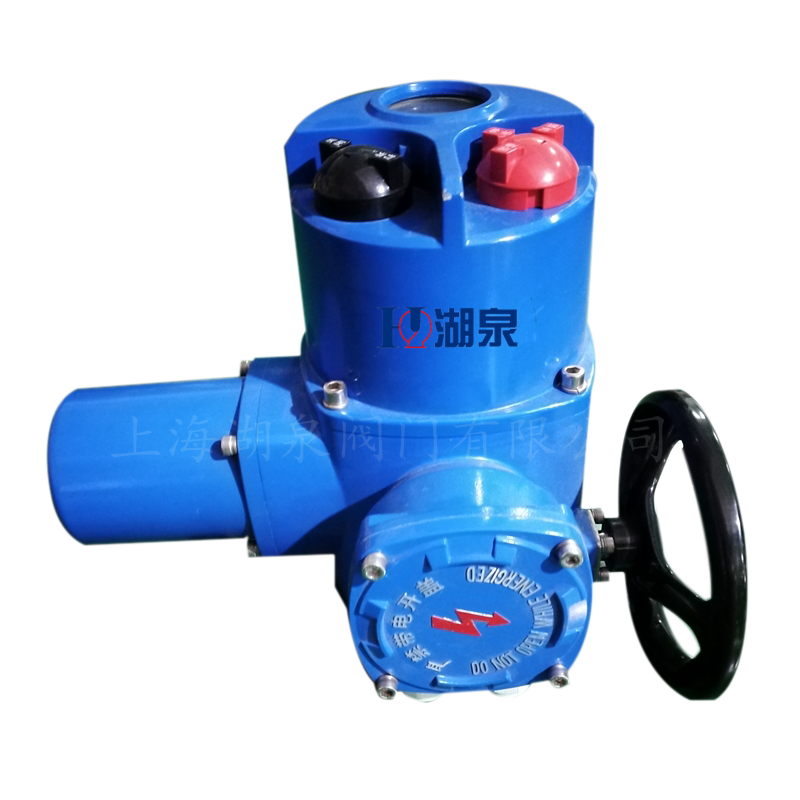

閥門電動裝置DQW30-0.5/1產品說明書及選型手冊
本系列電動裝置可遠距離控制，也可現場操作。廣泛用于電力、冶金、石油、化工、食品、紡織、造紙、制藥、水廠和污水處理等行業。本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定；隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。

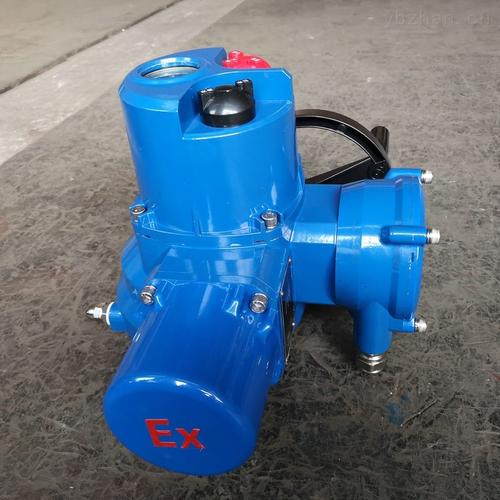

部分回轉電動裝置按防護類型可分為戶外型和隔爆型；
控制系統與電動裝置集合于一體稱為整體型電動裝置，其電氣部分主要由整體型模塊、按鈕盒、開度表（或數顯指示器）、接觸器等組成，見圖。電氣元件安裝在一塊可翻轉的板上，以便對力矩控制機構、行程控制機構、開度指示機構進行調整。按鈕盒上有三個按鈕，中間為現場/遠控轉換按鈕，其左邊為現場關閥按鈕，右邊為現場開閥按鈕，蓋上按鈕盒蓋為遠方控制，遠程為24VDC開關觸點控制（24VDC已內供），打開蓋子為現場操作。
|

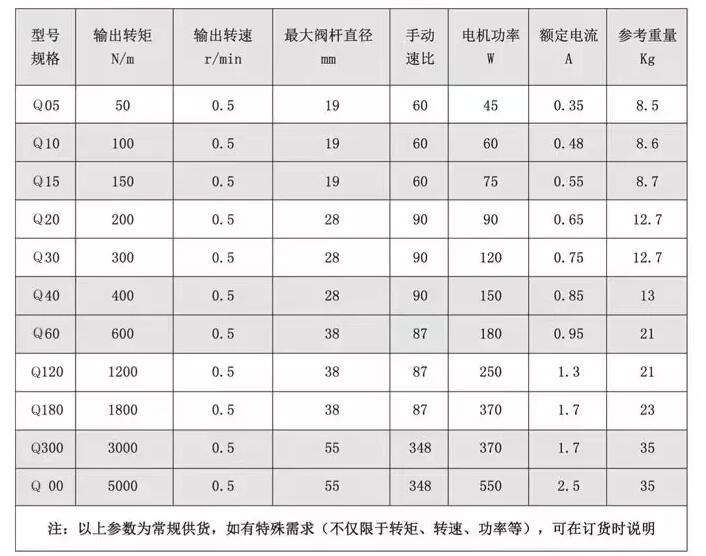

型號 |
輸出轉矩（N·m） |
z大閥桿直徑 |
手動速比 |
輸出轉速（r/min） |
||||||
|
0.5 |
1 |
1.5 |
2 |
3 |
4 |
|||||
|
電機功率（KW） |
||||||||||
|
Q1 |
Q10 |
100 |
28 |
88 |
0.03 |
0.06 |
0.09 |
0.09 |
0.18 |
0.18 |
|
Q20 |
200 |
0.06 |
0.09 |
0.12 |
0.12 |
0.25 |
0.25 |
|||
|
Q30 |
300 |
0.06 |
0.12 |
0.18 |
0.18 |
0.37 |
0.37 |
|||
|
Q2 |
Q60 |
600 |
42 |
74 |
0.18 |
0.18 |
0.25 |
0.25 |
0.55 |
0.55 |
|
Q90 |
900 |
0.18 |
0.25 |
0.37 |
0.37 |
0.75 |
0.75 |
|||
|
Q120 |
1200 |
0.18 |
0.37 |
0.55 |
0.55 |
1.1 |
1.1 |
|||
|
Q3 |
Q200 |
2000 |
60 |
67 |
0.37 |
0.55 |
0.75 |
1.1 |
- |
- |
|
Q250 |
2500 |
0.55 |
0.55 |
0.75 |
1.1 |
- |
- |
|||
|
Q300 |
3000 |
0.55 |
0.75 |
1.1 |
- |
- |
- |
|||
|
Q400 |
4000 |
0.55 |
0.75 |
- |
- |
- |
- |
|||
|
Q500 |
5000 |
0.75 |
1.1 |
- |
- |
- |
- |
|||
|
功率KW |
0.03 |
0.06 |
0.09 |
0.12 |
0.18 |
0.25 |
0.37 |
0.55 |
0.75 |
1.1 |
|
電流A |
0.3 |
0.48 |
0.6 |
0.7 |
0.95 |
1.3 |
1.6 |
2.4 |
3.0 |
3.4 |
